중간검사 성적서관리
배합식·기준치버전·배합비버전별 중간검사 성적서 입력(셀 즉시 저장), 일괄 합부 검사, Reblending 전송, Cpk 차트, 제품검사 성적서 발행.
① 성적서 조회
배합코드/명·기준치버전·배합비버전을 고르고 [조회]하면 검사 회차별 중간검사 성적서가 열로 나열됩니다.
② 성적서 입력·합부 판정
빈 열의 생산일/검사일·생산량·검사자를 넣으면 성적서가 만들어지고 검사값은 셀마다 즉시 저장됩니다. [일괄 합부 검사]로 합/부를 판정합니다.
③ Reblending·제품검사 성적서 발행
Reblending 행을 O로 바꿔 Reblending 관리에 보내고, [인쇄]로 제품검사 성적서를 국문/영문으로 발행합니다.
판정 기준은 중간검사 기준치설정의 기준치·주기입니다. 기준치를 벗어난 값이나 주기를 넘긴 검사는 셀이 노란색으로 표시됩니다. 생산계획관리의 중간검사 결과 창에서 [중간검사 성적서 추가]를 누르면 이 화면이 그 배합식·버전으로 열립니다.

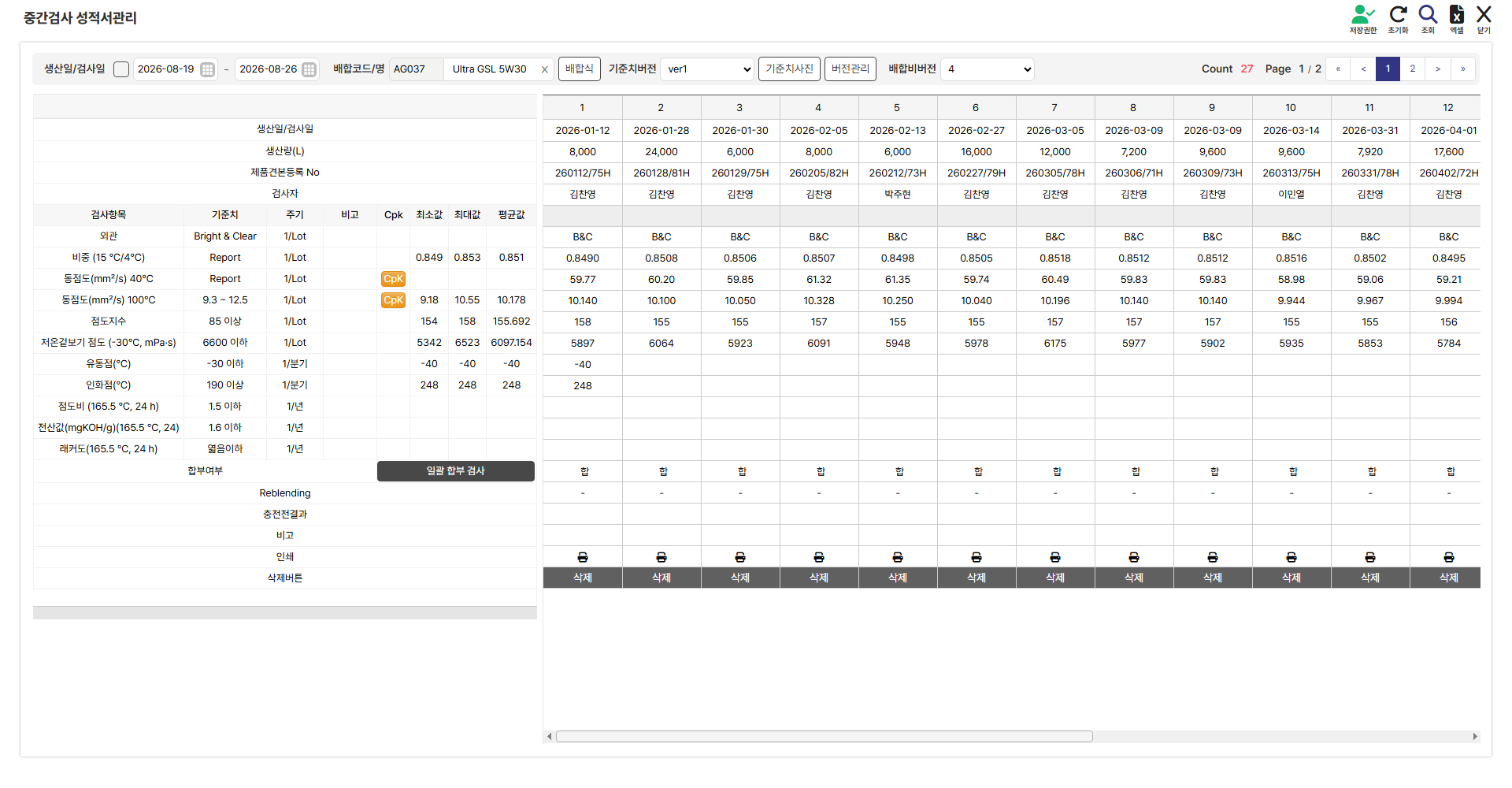

PART 1화면 한눈에 보기
중간검사성적서관리 메뉴에서 중간검사 성적서관리를 엽니다. 배합코드/명 → 기준치버전 → 배합비버전을 차례로 고른 뒤 상단 [조회]를 눌러야 조회됩니다(하나라도 비면 안내가 뜹니다).
- 1조회조건 — 배합식과 두 가지 버전을 골라야 조회됩니다.
· 생산일/검사일 — 체크박스를 켠 경우에만 기간이 적용됩니다(기본 꺼짐 = 전체).
· 배합코드/명 — 고르면 기준치버전과 배합비버전 드롭다운이 채워지고(둘 다 "전체" 선택 가능) 탭 제목 뒤에 배합식명이 붙습니다. 배합식을 바꾸면 조회돼 있던 성적서는 비워집니다.
· [배합식] — 그 배합식의 상세내용 창을 엽니다(배합식관리의 상세 창과 같습니다).
· [기준치사진] — 기준치 버전에 등록한 사진을 엽니다(없으면 "표시할 사진이 없습니다").
· [버전관리] — 배합코드와 기준치버전을 고른 상태에서 누르면 중간검사 기준치 버전관리 탭이 그 버전이 선택된 채로 열립니다.
· Count·Page — 성적서 수와 페이지(20열 단위)입니다. - 2왼쪽 표 — 오른쪽 성적서의 행 머리와 검사항목별 기준치입니다. 오른쪽 성적서와 함께 스크롤됩니다.
· 위쪽 — 생산일/검사일·생산량(L)·제품견본등록 No·검사자 행 머리. 배합비버전을 "전체"로 조회하면 맨 위에 배합비버전 행이 추가됩니다.
· 가운데 — 검사항목·기준치·주기·비고·Cpk·최소값·최대값·평균값. 기준치버전을 "전체"로 조회하면 기준치·주기·비고·Cpk 열은 감춰집니다.
· [CpK] 버튼 — Cpk 열에 노란 버튼이 있는 항목은 누르면 공정능력 차트가 열립니다(PART 3).
· 아래쪽 — 합부여부·Reblending·충전전결과·비고·인쇄·삭제버튼 행 머리와 [일괄 합부 검사] 버튼입니다. - 3성적서 값 — 열 하나가 검사 한 건입니다. 셀을 클릭하면 그 열 전체가 강조됩니다.
· 새 성적서 — 빈 열의 생산일/검사일·생산량·검사자를 채우는 순간 만들어집니다. 검사자는 생산일/검사일을 먼저 넣어야 고를 수 있습니다.
· 생산일/검사일 — 셀을 더블클릭하면 달력이 열리고, 날짜를 고르면 바로 저장됩니다. 직접 입력할 때는 YYYY-MM-DD 형식이어야 합니다.
· 생산량 — 숫자만 됩니다("생산량에 문자는 입력할 수 없습니다").
· 검사자 — 클릭하면 검사자 선택창이 열리고, 고르면 바로 저장됩니다.
· 제품견본등록 No·충전전결과 — 글자를 자유롭게 적는 칸입니다. 셀을 더블클릭해 입력한 뒤 다른 곳을 클릭하면 즉시 저장됩니다.
· 검사항목 값 — 셀을 더블클릭해 입력한 뒤 다른 곳을 클릭하면 즉시 저장됩니다. Enter·Tab으로 아래 항목으로 내려가며, 새 열에서 검사자 행에 이르면 선택창이 열립니다. 이상/이하/구간 항목에 문자를 넣으면 지워지고, 동시이하 항목은 "값/값" 형식(예: 10/0)에 맞아야 합니다.
· 합부여부 — 드롭다운(합/부)을 바꾸는 즉시 저장됩니다.
· Reblending — 드롭다운(-/O/R)입니다. O로 바꾸면 확인창 뒤 저장되면서 Reblending 관리에 자동 추가되고, 옆에 생기는 화살표 버튼으로 그 검사 건의 Reblending 관리 탭을 엽니다.
· 비고 — 클릭하면 메모 창이 열립니다. [저장]하면 확인창 뒤 바로 저장되고, [초기화]는 원래 글로 되돌리며, [닫기]는 바꾸지 않습니다.
· [인쇄] — 제품검사 성적서 발행 창을 엽니다(PART 2). 빈 열에서는 열리지 않습니다.
· [삭제] — 확인창 뒤 그 열의 성적서를 지웁니다. - 4[일괄 합부 검사] — 기준치버전·배합비버전을 특정 버전으로 고른 상태에서만 나타납니다. 현재 페이지의 성적서를 기준치·주기와 대조해 합부여부 행에 합/부를 채우고 저장합니다. 이미 합/부가 있는 열도 다시 판정합니다.
- 5[엑셀] — 왼쪽 표와 성적서 값을 합쳐 "중간검사성적서(배합식명)" 파일로 내려받습니다.
기준치버전이나 배합비버전을 "전체"로 조회하면 입력·판정이 되지 않습니다. 여러 버전을 한눈에 비교할 때만 "전체"를 쓰고, 성적서를 입력할 때는 실제 버전을 고르세요. 종료된 기준치 버전으로는 성적서를 쓸 수 없습니다("종료된 기준치 버전은 작성할 수 없습니다") — 인쇄·삭제·비고만 됩니다.

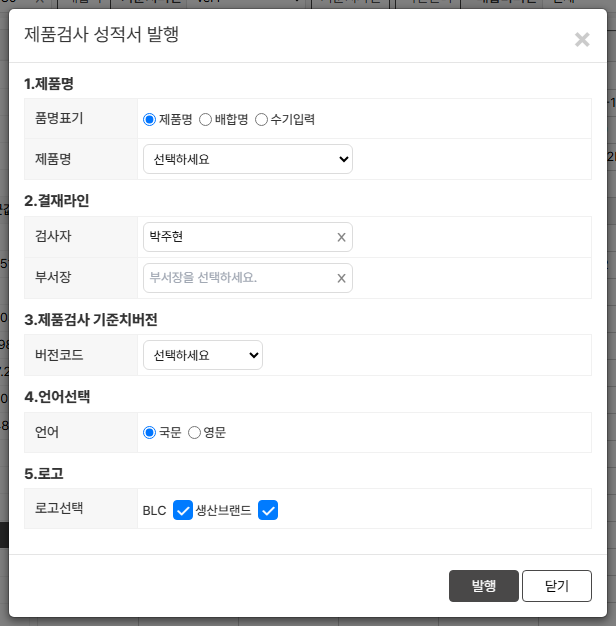

PART 2제품검사 성적서 발행 창
성적서 열 아래의 [인쇄] 버튼을 누르면 열립니다.
- 1품명표기·제품명 — 성적서에 찍힐 품명을 제품명(이 배합식에 매핑된 제품 중 선택)·배합명·수기입력 중에서 고릅니다. 제품명을 고른 경우 제품을 선택해야 합니다.
- 2결재라인 — 검사자와 부서장을 선택창에서 고릅니다(둘 다 필수). 검사자 도장은 사용자관리에 등록된 이미지가 쓰입니다.
- 3버전코드(제품검사 기준치버전) — 이 배합식의 제품검사 기준치 버전 중 하나를 고릅니다(필수). 성적서의 규격·기준값은 이 버전의 제품검사 기준치설정에서 옵니다.
- 4언어·로고 — 국문/영문 성적서를 고르고, 로고에 BLC와 생산브랜드(브랜드 및 구매처 관리의 로고)를 넣을지 체크합니다.
- 5[발행] — 인쇄용 창에 제품검사 성적서가 열립니다. ✎ 표시가 있는 항목은 더블클릭해 고칠 수 있고, [인쇄하기]로 인쇄합니다. [닫기]는 발행하지 않고 창을 닫습니다. 발행한 성적서는 제품검사성적서 출력관리에 남습니다.

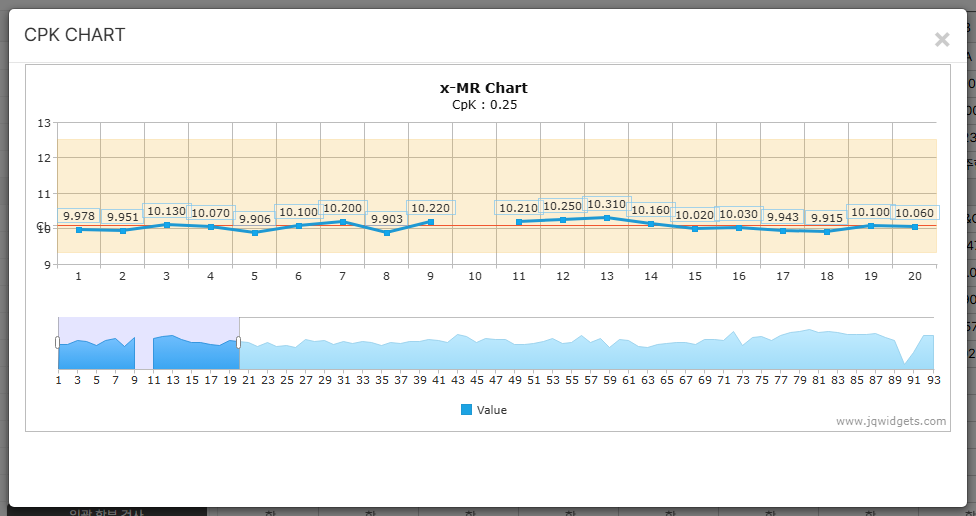

PART 3Cpk 차트
왼쪽 표 Cpk 열의 노란 [CpK] 버튼을 누르면 열립니다. 버튼은 기준치설정에서 Cpk 대상으로 등록한 검사항목에만 표시되고, 기준치가 숫자가 아닌 항목(예: Report)은 "규격 미설정으로 CpK를 계산할 수 없습니다" 안내가 뜹니다.
- 1차트 — 조회된 성적서의 검사값을 회차 순으로 그린 x-MR 관리도입니다. 제목 아래에 CpK 값이 표시되고, 기준치 하한(LSL)~상한(USL) 구간은 주황색 띠, 평균은 CL로 표시된 빨간 선입니다. 한 번에 20회차가 보이며, 아래 작은 그래프의 파란 구간을 끌어 다른 회차로 이동합니다. 조회조건의 기간·배합비버전을 바꾸면 계산 범위도 바뀝니다.
상단에 저장권한 표시가 없는 사용자는 셀을 고칠 수 없고 [일괄 합부 검사]가 보이지 않아 조회·엑셀·인쇄만 할 수 있습니다. Reblending으로 보낸 검사 건의 보정 내역은 Reblending 관리에서 기록합니다.
부록자주 묻는 질문
- 검사자를 넣었는데 저장되지 않습니다.
생산일/검사일을 먼저 넣어야 합니다("생산일/검사일을 입력해주세요"). 생산일/검사일과 검사자가 있어야 성적서가 만들어집니다(생산량은 나중에 넣어도 됩니다).
- Reblending을 O로 바꿨더니 확인창이 떴습니다.
[확인]하면 Reblending 관리에 그 검사 건이 추가되고 드롭다운 옆에 화살표 버튼이 생깁니다. 그 버튼을 누르면 Reblending 관리로 이동합니다. [취소]하면 원래 값으로 돌아갑니다.
- 영문 성적서에 항목 이름이 이상하게 나옵니다.
영문 성적서의 항목명·규격은 제품검사 기준치설정의 영문성적서(ASTM표준) 규격과 영문 기준치에서 옵니다. 그 화면에서 값을 채운 뒤 다시 발행하세요.
